1.1 水利水电工程勘测
1.1.1 测量仪器的使用
1.常用测量仪器及其作用
水利水电工程施工常用的测量仪器有水准仪、经纬仪、电磁波测距仪、全站仪、卫星定位系统、水准尺。
1)水准仪分类及作用
水准仪按精度不同划分为4个等级，分为普通水准仪(DS3、DS10)和精密水准仪(DS05、DS1)。普通水准仪用于国家三、四等水准及普通水准测量，工程测量中一般使用 DS3 型微倾式普通水准仪，精密水准仪用于国家一、二等精密水准测量。D、S分别为“大地测量”和“水准仪”的汉语拼音的第一个字母，数字表示该仪器精度，如“3”表示每公里往返测量高差中数的偶然中误差不超过士3mm。
水准仪主要部件有望远镜、管水准器(或补偿器)、垂直轴、基座、脚螺旋。按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪(又称电子水准仪)。
水准仪用于水准测量，水准测量是利用水准仪提供的一条水平视线，借助于带有分划的尺子(水准尺)，测量出两地面点之间的高差，然后根据测得的高差和已知点的高程，推算出另一个点的高程。
2)经纬仪分类及作用
经纬仪按精度从高到低分为DJ05、DJ1、DJ2、DJ6和DJ10等，D、J分别为“大地测量”和“经纬仪”的汉语拼音的第一个字母，数字表示该仪器精度，如“05”表示一测回方向观测中误差不超过士0.5"。根据度盘刻度和读数方式的不同，分为游标经纬仪、光学经纬仪和电子经纬仪。
经纬仪是进行角度测量的主要仪器，包括水平角测量和竖直角测量。另外，经纬仪也可用于低精度测量中的视距测量。
3)电磁波测距仪分类及作用
电磁波测距仪按其所采用的载波可分为:用微波段的无线电波作为载波的微波测距仪、用激光作为载波的激光测距仪、用红外光作为载波的红外测距仪。后两者又统称为光电测距仪，精度分为四级，由高到低为Ⅰ、Ⅱ、Ⅲ、Ⅳ。测距仪分为短程(测距L≤3km)、中程(3KM
4)全站仪及其作用
全站仪(Electronic Total Station)是全站型电子速测仪的简称，是电子经纬仪、光电测距仪及微处理器相结合的光电仪器，是一种集自动测距、测角、计算和数据自动记录及传输功能于一体的自动化、数字化及智能化的三维坐标测量与定位系统。
全站仪的功能是测量水平角、天顶距(竖直角)和距离(斜距、平距)，借助于机内固化的软件，可以组成多种测量功能，如可以计算并显示平距、高差以及镜站点的三维坐标，进行偏心测量、悬高测量、对边测量、面积计算等。
5)卫星定位系统
卫星定位系统是具有在海、陆、空全方位实时三维导航与定位能力的系统。以全天候、高精度、自动化、高效益等显著特点，在大地测量、建筑物变形测量、水下地形测量等方面得到广泛的应用。目前，投入使用的有中国北斗卫星导航系统(BeidouNavigation Satellite System，BDS)、美国全球定位系统(CPS)、俄罗斯格洛纳斯卫星导航系统(CLONASS)、欧盟伽利略定位系统(GALILEO)。
6)水准尺
水准尺是水准测量使用的标尺。二等水准测量使用因瓦水准尺。三、四等水准测量或其他普通水准测量使用的水准尺是用干燥木料、铝合金或者玻璃纤维合成材料制成，按其构造分为折尺、塔尺、直尺等数种，其横剖面成丁字形、槽形、工字形等。双面水准尺，尺长为3m，是以厘米为分划单位的区格式水准尺。一面分划黑白相间称为黑面尺(也叫主尺)，另一面分划红白相间称为红面尺(也叫辅助尺)。测量中，两根为一副，黑面分划的起始数字为“0”，而红面底部起始数字不是“0”，一根K=4687mm，另一根K=4787mm，K称为尺常数，以此可以验核读数是否正确。尺面每隔1cm涂有黑白或红白相间的分格，每分米有数字注记。为倒像望远镜观测方便，注字常倒写。水准尺侧面一般装有圆水准器。
2.常用测量仪器的使用
1)水准仪的使用
(1)微倾水准仪的使用步骤包括安置仪器和粗略整平(简称粗平)、调焦和照准精确整平(简称精平)和读数。
①安置水准仪和粗平。先选好平坦、坚固的地面作为水准仪的安置点，然后张开三脚架使之高度适中，架头大致水平，再用连接螺旋将水准仪固定在三脚架头上，将架腿的脚尖踩实。调整三个脚螺旋，使圆水准气泡居中称为粗平。
②调焦和照准。水准仪整平后，将望远镜对着明亮的背景，转动目镜调焦螺旋使十字丝清晰。用望远镜的准星和照门瞄准水准尺，然后旋紧制动螺旋固定望远镜，转动物镜调焦螺旋，待水准尺成像清晰后，再转动水平微动螺旋，使十字丝竖丝照准水准尺。瞄准目标后，眼睛可在目镜处做上下移动，如发现十字丝与目标影像有相对移动读数随眼睛的移动而改变，说明有视差。产生视差的原因是目标影像与十字丝分划板不重合，它将影响读数的正确性。必须消除视差，办法是先调目镜调焦螺旋看清十字丝再继续仔细地转动物镜调焦螺旋，直至尺像与十字丝平面重合。
③精平。转动微倾螺旋，同时察看水准管气泡观察窗，当符合水准管气泡成像吻合时，表明已精确整平。
④读数。当符合水准管气泡居中时，立即根据十字丝中丝在水准尺上读数。不论使用的水准仪是正像或是倒像，读数总是由注记小的一端向大的一端读出。通常读数保留四位数。
(2)精密水准仪的操作程序。与一般DS3 水准仪基本相同，不同之处是精密水准仪是采用光学测微器测出不足一个分格的数值。作业时，先转动微倾螺旋，使望远镜视场左侧的符合水准管气泡两端的影像符合，保证视线水平，再转动测微轮，使十字丝上楔形丝精确地夹住整分划，读取该分划线读数。
(3)自动安平水准仪操作程序:粗平-照准-读数。
(4)数字水准仪操作程序，与自动安平水准仪基本一样，但数字式水准仪能自动观测和记录，并将测量结果以数字的形式显示出来。
2)经纬仪的使用
经纬仪的使用包括对中、整平、照准和读数四个操作步骤。
(1)对中和整平
分为用垂球对中及经纬仪整平的方法、用光学对中器对中及经纬仪整平的方法。
①用垂球对中及经纬仪整平的方法
A.垂球对中。先打开三脚架放在测站上，脚架长度要适当，以便于观测。三脚架架头应大致水平。把脚架上的连接螺旋放在架头中心位置，挂上垂球，移动脚架使垂球尖概略对准测站点，同时保持脚架头大致水平。从箱中取出仪器放到三脚架上，旋紧连接螺旋使仪器与脚架连接。此时再细心观察垂球是否偏离标志中心，如偏离可略放松连接螺旋，在架头上平移仪器，使垂球尖准确对准测站点，再旋紧连接螺旋。
B.整平。先转动仪器照准部，使水准管平行于任意两个脚螺旋连线，转动这两个脚螺旋使气泡居中，然后将仪器照准部旋转90°，旋转第三个脚螺旋，使气泡居中。按上述方法反复进行几次，直到仪器转到任何位置时，气泡都居中为止。
②用光学对中器对中及经纬仪整平的方法
A.目估初步对中，并使三脚架架头大致水平。
B.转动和推拉对中器目镜调焦，使地面标志点成像清晰，且分划板上中心圆圈也清晰可见。
C.转动仪器脚螺旋，使地面标志点影像位于圆圈中心。
D.伸缩调节三脚架架腿，使圆水准器气泡居中。
E.按用垂球安置仪器的整平方法进行精确整平。
F.检查光学对中器，此时若标志点位于圆圈中心则对中、整平完成，若仍有偏差，可稍松动连接螺旋，在架头上移动仪器，使其准确对中，然后重新进行精确整平，直到对中和整平均达到要求为止。
(2)照准
①目镜调焦:将望远镜对向明亮的背景，转动目镜调焦螺旋，使十字丝清晰。
②粗瞄目标:松开望远镜水平、竖直制动螺旋，通过望远镜上的粗瞄器对准目标然后拧紧制动螺旋。
③物镜调焦:转动望远镜物镜调焦螺旋，使目标成像清晰。注意消除视差现象。
④准确瞄准目标:转动水平微动及竖直微动螺旋，使十字丝竖丝与目标成像单线平分或双丝夹准，并且使十字丝交点部分对准目标的底部。
(3)读数
打开反光镜，调整其位置，使读数窗内进光明亮均匀，然后进行读数显微镜调焦使读数窗内分划清晰，进行读数。电子经纬仪可在屏幕上直接读数。
3)电磁波测距仪的使用
(1)为测量A、B两点的距离D，先在A点安置经纬仪，对中整平，然后将测距仪安在经纬仪望远镜的上方。
(2)在B点安置反射器。
(3)瞄准反射器。
(4)设置单位、棱镜类型以及将比例改正开关放在需要的位置。
(5)距离测量。
(6)运用键盘除可以实现上述测距外，还可通过输入有关数据计算平距、高差和坐标增量。
4)全站仪的使用
全站仪放样模式有两个功能，即测定放样点和利用内存中的已知坐标数据设置新点，如果坐标数据未被存入内存，则也可从键盘输入坐标。放样步骤如下:
(1)选择数据采集文件，使其所采集的数据存储在该文件中。
(2)选择坐标数据文件，可进行测站坐标数据及后视坐标数据的调用。
(3)在测站点上架设全站仪，在后视点上架设棱镜，分别对中整平，量取仪器高与棱镜高。
(4)设置测站点与定向点，操作仪器瞄准棱镜，进行仪器定向时需输入仪器高与棱镜高，定向后应测量定向点坐标进行校核及避免误差。
(5)调用内存中放样坐标或手工输入放样坐标，开始放样。
1.1.2 水利水电工程施工测量的要求
1.基础知识
1)高程
地面点到高度起算面的垂直距离称为高程。高度起算面又称高程基准面。某点沿铅垂线方向到大地水准面的距离，称为该点的绝对高程或海拔，简称高程，用表示通常采用平均海平面代替大地水准面作为高程基准面。假定一个水准面作为高程基准面，地面点至假定水准面的铅垂距离，称为相对高程或假定高程。两点高程之差称为高差。
我国自1959年开始，全国统一采用1956年黄海高程系。后来利用1952-1979年期间青岛验潮站的验潮结果计算确定了新的黄海平均海面，称为“1985国家高程基准”我国自1988年1月1日起开始采用1985国家高程基准作为高程起算的统一基准。
2)地图的比例尺及比例尺精度
地图上任一线段的长度与地面上相应线段水平距离之比，称为地图的比例尺。常见比例尺表示形式有两种:数字比例尺和图示比例尺。
(1)数字比例尺
以分子为1的分数形式表示的比例尺称为数字比例尺。设图上一条线段长为d，相应的实地水平距离为D，则该地图的比例尺为:
d/D=1/M(1.1-1)
地形图比例尺分为三类:1:500、1:1000、1:2000、1:5000、1:10000为大比例尺地形图;1:25000、1:50000、1:100000为中比例尺地图;1:250000、1:500000、1:1000000为小比例尺地形图。
(2)图示比例尺

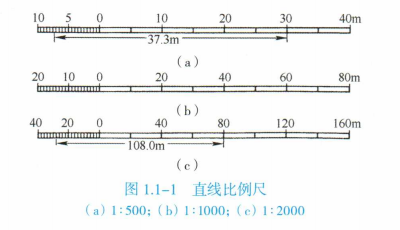

最常见的图示比例尺是直线比例尺。用一定长度的线段表示图上的实际长度，并按图上比例尺计算出相应的地面上的水平距离注记在线段上，这种比例尺称为直线比例尺。图 1.1-1自上至下，分别表示1:500、1:1000、1:2000 三种直线比例尺。
2.施工放样的基本工作
1)放样数据准备
(1)放样前应根据设计图纸和有关数据及使用的控制点成果，计算放样数据，绘制放样草图，所有数据、草图均应经两人独立计算与校核。
(2)应将施工区域内的平面控制点、高程控制点、轴线点、测站点等测量成果，以及设计图纸中工程部位的各种坐标(桩号)、方位、尺寸等几何数据编制成放样数据手册，供放样人员使用。
(3)现场放样所取得的测量数据，应记录在规定的放样手中。
2)平面位置放样方法的选择
平面位置放样应根据放样点位的精度要求、现场作业条件和拥有的仪器设备，选择适用的放样方法。平面位置放样的基本方法有:直角交会法、极坐标法、角度交会法、距离交会法等几种。
3)高程放样方法的选择
(1)高程放样方法的选择，主要根据放样点高程精度要求和现场的作业条件。可分别采用水准测量法、光电测距三角高程法、解析三角高程法和视距法等。
(2)对于高程放样中误差要求不大于土10mm的部位，应采用水准测量法
(3)采用经纬仪代替水准仪进行工程放样时，应注意以下两点:
①放样点离高程控制点不得大于50m。
②必须用正倒镜置平法读数，并取正倒镜读数的平均值进行计算。
(4)采用光电测距三角高程测设高程放样控制点时，注意加入地球曲率的修正，并校核相邻点的高程。
4)仪器、工具的检验
(1)施工放样使用的仪器，应定期按下列项目进行检验和校正:
①经纬仪的三轴误差、指标差、光学对中误差，以及水准仪的i角，应经常检验和校正。
②光电测距仪的照准误差(相位不均匀误差)、偏调误差(三轴平行性)及加常数、乘常数，一般每年进行一次检验。
(2)施工放样使用的工具应按下列项目进行检验:
①钢带尺应通过检定，建立尺长方程式。
②水准标尺应测定红黑面常数差和标尺零点差。标尺标称常数差与实测常数差超过 1.0mm 时，应采用实测常数差;标尺的零点差超过0.5mm时，应进行尺底面的修理或在高差中改正。
③塔尺应检查底面及结合处误差。
④垂球应检查垂球尖与吊线是否同轴。
3.开挖工程测量
1)开挖工程测量的内容
开挖工程测量应包括下列内容:开挖区原始地形图和原始断面图测量;开挖轮廓点放样;开挖竣工地形、断面测量和工程量测算。
2)开挖工程细部放样
(1)开挖工程细部放样，需在实地放出控制开挖轮廓的坡顶点、转角点或坡脚点并用醒目的标志加以标定。
(2)开挖工程细部放样方法有极坐标法、测角前方交会法、后方交会法等，但基本的方法主要是极坐标法和测角前方交会法。直接用后方交会法放样开挖轮点的情况很少。采用测角前方交会法，宜用三个交会方向，以“半测回”标定即可。用极坐标法放样开挖轮廓点时，测站点必须靠近放样点。
(3)距离丈量可根据条件和精度要求从下列方法中选择:
①用钢尺或经过比长的皮尺丈量，以不超过一尺段为宜。在高差较大地区，可丈量斜距加倾斜改正。
②用视距法测定，其视距长度不应大于50m。预裂爆破放样，不宜采用视距法
③用视差法测定，端点法线长度不应大于70m。
(4)细部点的高程放样，可采用支线水准法、光电测距三角高程法或经纬仪置平测高法。
3)断面测量和工程量计算
(1)开挖工程动工前，必须实测开挖区的原始断面图或地形图;开挖过程中，应定期测量收方断面图或地形图;开挖工程结束后，必须实测竣工断面图或竣工地形图作为工程量结算的依据。
(2)断面间距可根据用途、工程部位和地形复杂程度在5~20m范围内选择。设计有特殊要求的部位按设计要求执行。
(3)断面图和地形图比例尺，可根据用途、工程部位范围大小在1:200~1:1000选择，主要建筑物的开挖竣工地形图或断面图，应选用1:200;收方图以1:500或1:200为宜;大范围的土石覆盖层开挖收方可选用1:1000。
(4)断面点间距应以能正确反映断面形状，满足面积计算精度要求为原则。一般为图上1~3cm施测一点。地形变化处应加密测点。断面宽度应超出开挖边线3~10m 。
(5)开挖施工过程中，应定期测算开挖完成量和工程剩余量。开挖工程量的结算应以测量收方的成果为依据。开挖工程量的计算中面积计算方法可采用解析法或图解法(求积仪)。
(6)两次独立测量同一区域的开挖工程是其差值小于5%(岩石)和7%(土方)时可取中数作为最后值。
4.立模与填筑放样
1)立模和填筑放样的内容
立模和填筑放样应包括下列内容:测设各种建筑物的立模或填筑轮点;对已架立的模板、预制(埋)件进行形体和位置的检查;测算填筑工程量等。
2)建筑物的细部放样
(1)混凝土建筑物立模细部轮廓点的放样位置，以距设计线 0.2~0.5m 为宜。土石坝填筑点，可按设计位置测设。
(2)立模、填筑轮廓点，可直接由等级控制点测设，也可由测设的建筑物纵横轴线点(或测设点)测设。
①由轴线点或测站点放样细部轮廓点时，一般采用极坐标法。
②在不便于丈量距离的部位进行放样时，宜采用短边(200m以内)前方交会法。
③在有众多三角点作为交会方向的部位，也可采用后方交会法测定测站点坐标然后再放样细部点。
④在已经精确测定了轴线的部位进行细部放样时，也可采用轴线交会法。
⑤在有条件的地方，细部点的精确放样，可采用边角前方交会法、边角后方交会法或测边交会法等。
(3)混凝土建筑物的高程放样，应区别情况采用不同的方法
①对于连续垂直上升的建筑物，除了有结构物的部位(如牛腿、廊道、门洞等)外，高程放样的精度要求较低，主要应防止粗差的发生。
②对于溢流面、斜坡面以及形体特殊的部位，其高程放样的精度，一般应与平面位置放样的精度相一致。
③对于混凝土抹面层，有金属结构及机电设备预埋件的部位，其高程放样的精度通常高于平面位置的放样精度，应采用水准测量方法并注意检核。
(4)特殊部位的模板架设后，应利用测放的轮廓点进行检查。
3)建筑物立模放样点的检查
(1)放样工作开始前，应认真阅读设计图纸，验证设计坐标或其几何尺寸。
(2)对于放样的轮廓点，必须进行检核，检核方法可根据不同情况而异。检核结果应记入放样资料中，外业检核以自检为主，放样与检核尽量同时进行。必要时，也可另派小组进行检查。
(3)选择放样方法时，应考虑检核条件。没有检核条件的方法(如极坐标法、两点前方交会法、三方向后交法等)，必须在放样后采用另外的方法进行检查。
(4)建筑物基础块(第一层)轮廓点的放样，必须全部采用相互独立的方法进行检核。放样和检核点位之差不应大于√2m(m为轮廓点的测量放样中误差)。
4)填筑工程量测算
(1)混凝土浇筑和土石料填筑工程量,必须从实测的断面(或平面)图上计算求得。
(2)混凝土浇筑块体收方，基础部位应根据基础开挖竣工图计算;基础以上部位可直接根据水工设计图纸的几何尺寸及实测部位的平均高程进行计算。
(3)土石料填筑量收方，应根据实测的各种填料分界线，分别计算各类填料方量。
(4)两次独立测量同一工程，其测算体积之较差，在小于该体积的3%时，可取中数作为最后值。
5.施工期间的外部变形监测
1)施工期间外部变形监测的内容
施工期间外部变形监测应包括下列内容:施工区的滑坡监测;高边坡开挖稳定性监测;围堰的水平位移和沉陷监测;临时性的基础沉陷(回弹)和裂缝监测等。变形监测的基点，应尽量利用施工控制网中较为稳固可靠的控制点，也可建立独立的、相对的控制点，其精度应不低于四等网的标准。
2)选点与埋设
(1)工作基点的选择与埋设，应注意以下几点:
①基点必须建立在变形区以外稳固的基岩上。在土质和地质不稳定地区设置基点时应进行加固处理。基点应尽量靠近变形区，其位置的选择应注意使它们对测点构成有利的作业条件。
②工作基点一般应建造具有强制归心的混凝土观测墩。
③垂直位移的基点，至少要布设一组，每组不少于三个固定点。
(2)测点的选择与埋设，应符合下列要求:
①测点应与变形体牢固结合，并选在变形幅度、变形速率大的部位，且能控制变形体的范围。
②滑坡测点宜设在滑动量大、滑动速度快的轴线方向和滑坡前沿区等部位。
③高边坡稳定监测点，宜呈断面形式布置在不同的高程面上，其标志应明显可见尽量做到无人立标。
④采用视准线监测的围堰变形点，其偏离视准线的距离不应大于20mm。垂直位移测点宜与水平位移测点合用。围堰变形观测点的密度，应根据变形特征确定:险要地段20~30m布设一个测点;一般地段50~80m布设一个测点。
⑤山体或建筑物裂缝观测点，应埋设在裂缝的两侧。标志的形式应专门设计。
3)监测方法的选择
一般情况下，滑坡、高边坡稳定监测采用交会法;水平位移监测采用视准线法(活动觇牌法和小角度法);垂直位移监测，宜采用水准监测法，也可采用满足精度要求的光电测距三角高程法;地基回弹宜采用水准仪与悬挂钢尺相配合的监测方法。
4)资料整理
(1)监测资料整理应包括下列内容:
①外业监测资料的检查，测站平差和平均值的计算。
②平差计算，求得未知数的最或是值。
③位移量计算，编制累计位移量一览表。
④绘制位移量与相关因素的关系曲线图。
(2)成果分析包括下列内容:
①评定监测精度。
②分析监测成果是否符合正常变化规律。
③对异常监测值和异常变化，应认真分析原因，辨别真伪。
④重点部位应与其他监测资料综合分析。
⑤寻找影响位移的相关因素。
6.竣工测量
1)竣工测量的内容和方法
(1)竣工测量包括下列主要项目:
①主要水工建筑物基础开挖建基面的1:200~1:500地形图(高程平面图)或纵横断面图。
②建筑物过流部位或隐蔽部位形体测量。
③外部变形监测设备埋设安装竣工图。
④建筑物的各种重要孔、洞的形体测量(如电梯井、倒垂孔等)。
⑤视需要测绘施工区竣工平面图。
(2)竣工测量作业方法
①随着施工的进程，按竣工测量的要求，逐渐积累竣工资料。
②待单项工程完工后，进行一次性的测量。对于隐蔽工程、水下工程以及垂直临空面的竣工测量，宜采用第一种作业方法。
2)开挖竣工测量
主体工程开挖到建基面时，应及时实测建基面地形图，亦可测绘高程平面图，比例尺一般为1:200。图上应标有建筑物开挖设计边线。
3)填筑竣工测量
单项填筑工程竣工时，应测绘建筑物的高程平面图或纵横断面图，其比例尺不应小于施工详图。
土、石坝在心墙、斜墙、坝壳填筑过程中，每上料两层，须进行一次边线测量并绘成图表为竣工时备用。
4)过流部位的形体测量
(1)需要进行形体测量的部位有:溢洪道、泄水坝段的溢流面、机组的进水口、蜗壳锥管、扩散段;闸孔的门槽附近，闸墩尾部，护坦曲线段、斜坡段，闸底板及闸墩(岸墙)等。
(2)过流部位的形体测量，除断面测量外，也可采用光电测距极坐标法，测量散点的三维坐标。散点的密度，可根据建筑物的形体特征确定，水平段可以稀一些，曲线段、斜坡段宜加密。
(3)竣工测量的成果，除了整理绘制成果表外，还必须按解析法的要求计算各测点的三维坐标值。在提供成果时，除提供图纸外，还应提供坐标实测值。
5)测量误差
(1)误差产生的原因
在实际工作中真值不易测定，一般把某一量的准确值与其近似值之差称为误差。产生测量误差的原因，概括起来有以下三个方面:
①人的原因。
②仪器的原因。
③外界环境的影响。
(2)误差的分类与处理原则误差按其产生的原因和对观测结果影响性质的不同，可以分为系统误差、偶然误差和粗差三类。
①系统误差:在相同的观测条件下，对某一量进行一系列的观测，如果出现的误差在符号和数值上都相同，或按一定的规律变化，这种误差称为“系统误差”。
②偶然误差:在相同的观测条件下，对某一量进行一系列的观测，如果误差出现的符号和数值大小都不相同，从表面上看没有任何规律性，这种误差称为“偶然误差”
③粗差:由于观测者粗心或者受到干扰所造成的错误。误差处理原则:粗差是大于限差的误差，是由于观测者的粗心大意或受到干扰所造成的错误。错误应该可以避免，包含有错误的观测值应该舍弃，并重新进行观测。
6)资料整编
(1)竣工图的编绘，应与设计平面布置图相对应，图表应按竣工管理部门的统一图幅规格选用，分类装订成册，并附必要的文字说明。
(2)竣工地形图应该注明图幅的坐标系统、高程系统、测图方法、比例尺、制图日期等基本数据。对于竣工纵、横断面图，必须注明断面桩号、断面中心桩坐标、断面方向、比例尺，并附有断面位置示意图。
1.1.3 水利水电工程地质与水文地质条件及分析
1.地质构造及地震
地质构造指由于地球内部动力引起组成岩石圈物质机械运动而遗留下来的形态是构造运动在岩石圈中留下的行迹。地质构造按构造形态可分为倾斜构造、褶皱构造和断裂构造三种类型。
(1)经构造变动，水平状态岩层与水平面成一定角度的倾斜岩层，称为倾斜构造当这种变形极微弱时，岩层往往保留了原始的水平状态，也称为水平构造，一般发育于地壳运动影响轻微，大面积均匀隆起或凹陷的地区。
(2)褶皱构造指组成地壳的岩层受构造应力作用，使岩层形成一系列波状弯曲而未丧失其连续性的构造，其基本类型包括背斜和向斜两种。
(3)断裂构造指岩层在构造应力作用下，岩层沿着一定方向产生机械破裂，失去连续性和完整性，可分为节理、劈理、断层三类。
地震一般可分为天然地震、人工地震两类。对于天然地震按成因可分为构造地震火山地震、陷落地震;人工地震指由人类活动诱发的地面震动，如爆破、巨石坠落、水库蓄水等。据目前统计，全世界因蓄水诱发地震的水库有110多座。因此在工程的可行性研究阶段预测可能发生水库诱发地震时，应对可能性较大的地段进行工程地质和地震地质论证，校核可能发震库段的诱震条件，预测发震地段、类型和强度，并对工程建筑物的影响作出评价。
2.边坡的工程地质条件分析
1)边坡变形破坏的类型和特征
常见的边坡变形破坏主要有松弛张裂、蠕变、崩塌、滑坡四种类型。此外尚有坍滑、错落、倾倒等过渡类型，另外泥石流也是一种边坡变形破坏的类型。
松弛张裂:是指由于临谷部位的岩体被冲刷侵蚀或人工开挖，使边坡岩体失去约束，应力重新调整分布，从而使岸坡岩体发生向临空面方向的回弹变形及产生近平行于边坡的拉张裂隙，一般称为边坡卸荷裂隙。
蠕变:是指边坡岩(土)体主要在重力作用下向临空方向发生长期缓慢的塑性变形的现象，有表层蠕动和深层蠕动两种类型。
崩塌:是指较陡边坡上的岩(土)体在重力作用下突然脱离母体崩落、滚动堆积于坡脚的地质现象。在坚硬岩体中发生的崩塌也称岩崩，而在土体中发生的则称土崩。
2)影响边坡稳定的因素地形地貌条件的影响;岩土类型和性质的影响;地质构造和岩体结构的影响;水的影响;其他因素的影响，包括风化因素、人工挖掘、振动、地震等。
3.土质基坑工程地质问题分析
1)土质基坑工程地质问题主要包括两个方面:边坡稳定和基坑降排水。
2)在基坑施工中，为防止边坡失稳，保证施工安全，采取的措施有:设置合理坡度，设置边坡护面、基坑支护，降低地下水位等。
3)基坑降排水的目的主要有:增加边坡的稳定性;对于细砂和粉砂土层的边坡防止流砂和管涌的发生;对下卧承压含水层的黏性土基坑，防止基坑底部隆起;保持基坑土体干燥，方便施工。
4)基坑开挖的降排水一般有两种途径:明排法和人工降水。其中，人工降水经常采用轻型井点或管井井点降水方式。
(1)明排法的适用条件
①不易产生流砂、流土、潜蚀、管涌、淘空、塌陷等现象的黏性土、砂土、碎石土的地层。
②基坑地下水位超出基础底板或洞底标高不大于 2.0m。
(2)轻型井点降水的适用条件
①黏土、粉质黏土、粉土的地层。
②基坑边坡不稳，易产生流土、流砂、管涌等现象。
③地下水位埋藏小于6.0m，宜用单级真空井点;当大于6.0m时，场地条件有限宜用喷射井点、接力井点;场地条件允许宜用多级井点。
(3)管井井点降水适用条件
①第四系含水层厚度大于 5.0m。
②含水层渗透系数K宜大于 1.0m/d。
